Controlador digital de bucle único para entrada industrial universal HDM1100
| Cantidad: | |
|---|---|
Descripción general

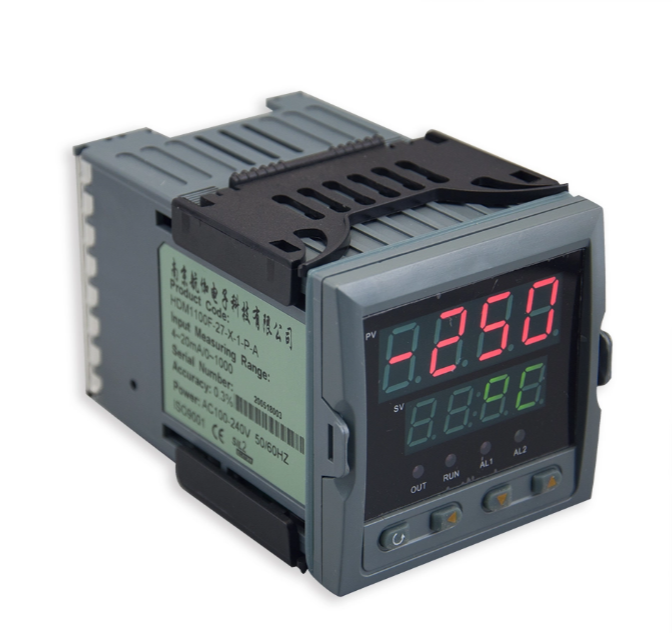

El controlador de pantalla digital de bucle único simple HDM1100 es un -instrumento de control y monitoreo de procesos industriales de alta confiabilidad diseñado para equipos de ingeniería profesionales e integradores de sistemas industriales. Ofrece -precisión de medición de clase 0,3, -pantallas LED duales de 4 dígitos y admite termopares, resistencia térmica, voltaje, corriente y entradas de transmisor, lo que lo hace ideal para -el monitoreo en tiempo real de temperatura, presión, flujo, nivel y humedad en entornos industriales exigentes. Este controlador compacto integra -salidas de alarma de 2 canales, -transmisión analógica de 1 canal o comunicación Modbus RS485, -salida de alimentación de 24 V CC de 1 canal y aislamiento fotoeléctrico completo entre los circuitos de entrada, salida y alimentación. Acepta una amplia entrada de alimentación (100–240 V CA/CC o 12–36 V CC) y utiliza -montaje a presión estándar, con siete tamaños de panel para adaptarse a diversos gabinetes de control. Diseñado para un funcionamiento estable, funciona de manera confiable -en condiciones de 0 a 50 °C y de 5 a 85 % de humedad relativa sin condensación, lo que admite -aplicaciones de campo industriales desatendidas a largo plazo.
Beneficios clave
Medición estable y de alta precisión
El controlador digital de bucle único HDM1100 proporciona -una precisión de medición de clase 0,3 para garantizar una captura de datos consistente y confiable para parámetros industriales críticos. Las pantallas LED duales de 4 -dígitos muestran claramente los valores del proceso y los puntos de ajuste simultáneamente, mientras que el filtrado ajustable minimiza la fluctuación de la visualización para lecturas fluidas y estables en -condiciones complejas en el sitio.
Compatibilidad de entrada universal
Este controlador admite múltiples tipos de señales, incluidos varios termopares, resistencia térmica Pt100/Cu50, entradas de 0 a 10 V, 4 a 20 mA y milivoltios, con -cálculo de raíz cuadrada para señales de flujo. Reemplaza fácilmente múltiples medidores dedicados, simplificando el diseño del sistema y reduciendo el inventario de repuestos para clientes empresariales.
Salida y comunicación flexibles
Equipado con -salidas de alarma de relé de 2 canales, -transmisión analógica aislada de 1 canal y comunicación RS485 Modbus RTU, el controlador de pantalla digital HDM1100 se conecta perfectamente a sistemas PLC, DCS y SCADA para monitoreo remoto y control centralizado. La -salida de alimentación de 24 VCC incorporada alimenta directamente -transmisores de 2 cables, lo que simplifica el cableado y reduce los costos de instalación.
Operación e instalación fáciles -de usar
Con una interfaz de teclado sencilla y una función de bloqueo de parámetros, el instrumento permite una configuración rápida sin una formación compleja. Siete tamaños de panel estándar (160 × 80 mm, 96 × 96 mm, 48 × 48 mm, etc.) y el -montaje a presión garantizan una fácil adaptación y integración del gabinete, lo que acorta -el tiempo de puesta en servicio en el sitio.
Seguridad y durabilidad mejoradas
El aislamiento fotoeléctrico completo protege contra interferencias y daños por sobretensiones, lo que extiende la vida útil en entornos industriales hostiles. La entrada de energía de amplio -rango y la construcción robusta garantizan un rendimiento estable bajo fluctuaciones de voltaje, lo que permite -un funcionamiento ligero de mantenimiento continuo.
Aplicaciones industriales del controlador de pantalla digital HDM1100
El controlador de pantalla digital de bucle único HDM1100 sirve como un núcleo estable de monitoreo y control en todas las industrias de procesos, proporcionando datos precisos y protección confiable para los sistemas de producción empresarial.
Fabricación y maquinaria
Supervisa y controla la temperatura de placas calefactoras, hornos y sistemas de refrigeración; regula la presión hidráulica, el flujo de lubricación y el estado del equipo para estabilizar la calidad de la producción y reducir el tiempo de inactividad.
Ingeniería petroquímica y química
Medidas y alarmas de presión de tubería, nivel de tanque, temperatura de reacción y flujo de gas; admite protección de enclavamiento para mejorar la seguridad operativa y el cumplimiento.
Tratamiento de agua y sistemas ambientales
Monitorea el nivel del agua, el caudal y la presión en las redes de suministro/drenaje de agua; Se integra con sistemas de dosificación y circulación para un funcionamiento estable y eficiente.
HVAC y gestión de instalaciones
Controla la temperatura y la humedad en talleres, almacenes y salas blancas; Soporta vinculación con unidades de ventilación y refrigeración para optimizar el consumo de energía.
Equipos de energía y potencia
Monitorea la temperatura del generador, la temperatura del aceite del transformador y los parámetros del gabinete de distribución; Proporciona una alerta temprana de condiciones anormales para evitar fallas.
Preguntas frecuentes
¿Qué señales de entrada admite el HDM1100?
Admite termopares (K, S, B, E, T, J, R, N, Wre), resistencia térmica (Pt100, Cu50, Cu100), voltaje CC (0–5 V, 1–5 V, 0–10 V), corriente CC (0–10 mA, 4–20 mA) y señales de milivoltios, con -procesamiento de raíz cuadrada para aplicaciones de flujo.
¿Qué opciones de salida y comunicación están disponibles?
El controlador ofrece -salidas de alarma de relé de 2 canales, -salida analógica aislada de 1 canal (4–20 mA, 0–10 V, etc.) y RS485 con protocolo Modbus RTU. Sólo una función puede estar activa en el terminal de salida compartido; La comunicación y la analogía simultáneas requieren una configuración separada.
¿Qué versiones de fuente de alimentación se ofrecen?
Dos opciones: A (100–240 V CA/CC, 50/60 Hz) y D (12–36 V CC), adecuadas para redes eléctricas industriales y -equipos móviles/fuera de la red.
¿Qué dimensiones de montaje están disponibles?
Siete tamaños estándar: 160×80 mm, 80×160 mm, 96×96 mm, 96×48 mm, 48×96 mm, 72×72 mm, 48×48 mm, con recortes de panel a juego para una amplia compatibilidad.
¿Cómo configurar el tipo de entrada y el rango de medición?
Ingrese al menú de parámetros L2 configurando Loc=132, ajuste Pn para seleccionar el código de entrada, luego configure PL (límite inferior) y PH (límite superior) para definir el rango de medición; El punto decimal y el filtrado también se pueden ajustar aquí.
