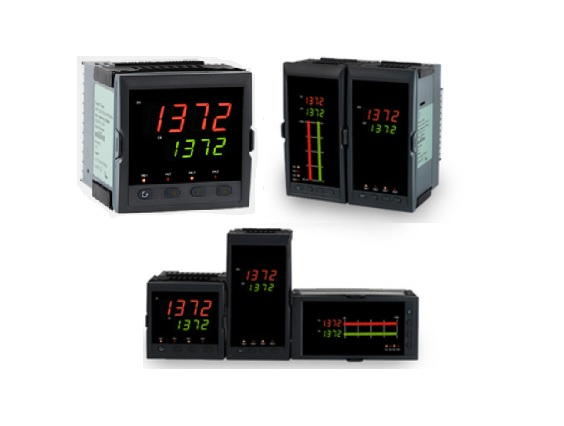

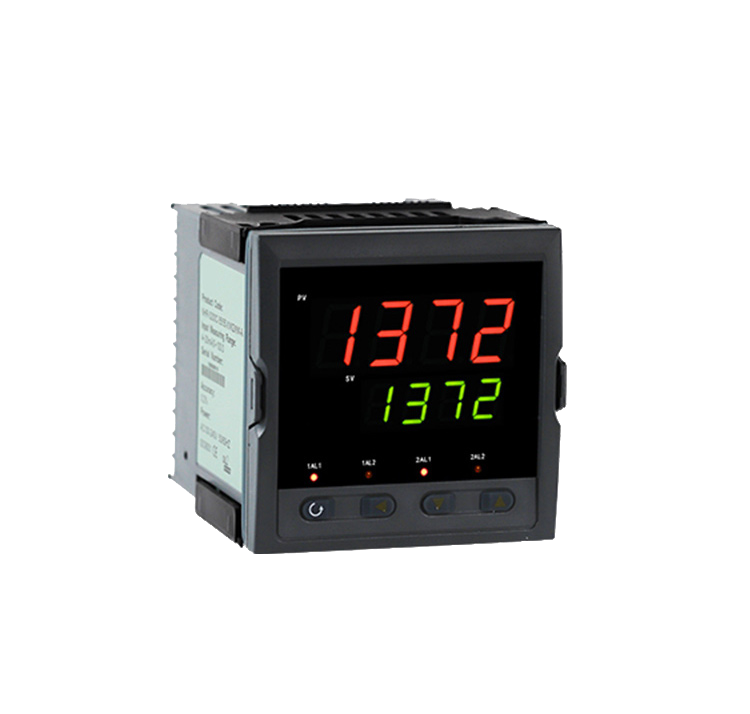

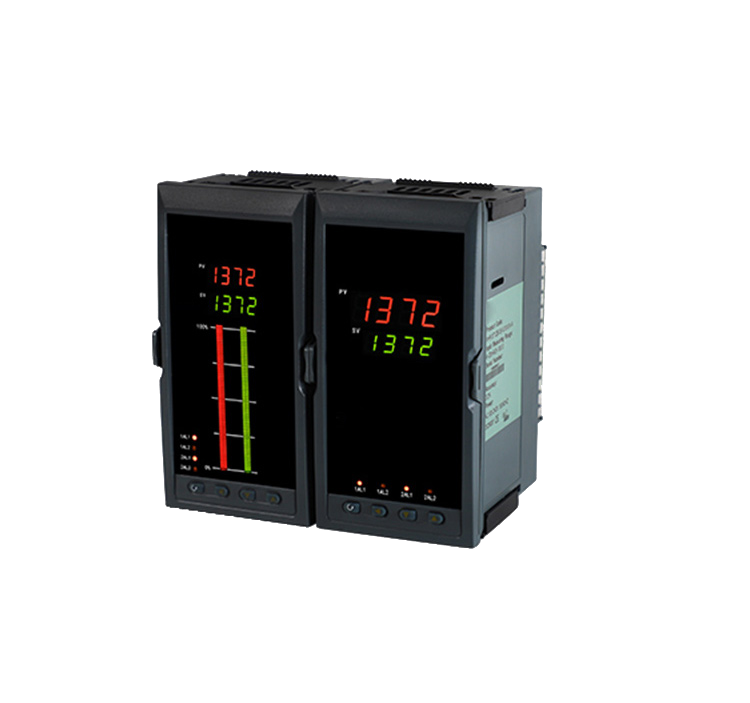

Controlador de pantalla digital de doble bucle HDM-5200 con función matemática

Descarga de hoja de datos:
HDM5200 dual-loop digital display controller-Instruction Book.pdf

Cantidad:
Estado de Disponibilidad:





Preguntar Añadir al carrito

Descripción general

El controlador de pantalla digital de doble bucle serie HDM-5200 con tecnología de empaquetado SMD automático tiene una fuerte capacidad antiinterferencias. Se puede utilizar junto con varios sensores, transmisores para mostrar temperatura, presión, nivel de líquido, velocidad, fuerza y otros parámetros físicos, y para control de alarma de salida, transmisión analógica, comunicación RS-485/232, etc. Diseñado con una pantalla LED de doble pantalla, puede configurar el contenido de visualización de la pantalla superior e inferior y, a través de la función matemática, puede realizar sumas, restas, multiplicaciones y divisiones de las dos señales de entrada del bucle de entrada, y tiene una muy buena aplicabilidad.

Descripción

Parámetros técnicos

Descripción general

El controlador de pantalla digital de doble bucle serie HDM-5200 con tecnología de empaquetado SMD automático tiene una fuerte capacidad antiinterferencias. Se puede utilizar junto con varios sensores, transmisores para mostrar temperatura, presión, nivel de líquido, velocidad, fuerza y otros parámetros físicos, y para control de alarma de salida, transmisión analógica, comunicación RS-485/232, etc. Diseñado con una pantalla LED de doble pantalla, puede configurar el contenido de visualización de la pantalla superior e inferior y, a través de la función matemática, puede realizar sumas, restas, multiplicaciones y divisiones de las dos señales de entrada del bucle de entrada, y tiene una muy buena aplicabilidad.

Presupuesto

Aporte
Señales de entrada	Actual	Voltaje	Resistencia	Par termoeléctrico
Impedancia de entrada	≤250Ω	≥500KΩ
Corriente de entrada máxima	≤30mA
Tensión máxima de entrada		≤6V
Producción
Señales de salida	Actual	Voltaje	Relé	Distribución o alimentador 24V
Capacidad de carga de salida	≤500Ω	≥250 KΩ (Nota: reemplace el módulo para una mayor capacidad de carga)	220 V CA/0,6 (pequeño) 24 V CC/0,6 A (pequeño) 220 V CA/3 A (grande) DC24V/3A (grande) según observaciones	≤30mA
Parámetro integral
Exactitud	0,2% FS±1 palabra
Modelo de configuración	Tecla táctil del panel bloqueo de valores de configuración de parámetros; almacenar los valores de configuración permanentemente
Estilo de visualización	-1999 ~ 9999 rango de visualización 0 ~ 100% visualización del gráfico de barras de luminosidad del valor medido; Pantalla LBD para estado de funcionamiento
Ambiente de trabajo	Temperatura ambiente: 0 ~ 50 ℃; Humedad relativa: ≤ 85% RH; Lejos del gas corrosivo fuerte
Fuente de alimentación	CA 100 ~ 240 V, (50/60 HZ); CC 20 ~ 29 V
Fuerza	≤5W
Marco	A presión estándar
Comunicación	Protocolo de comunicación MODBUS estándar, RS-485, distancia de comunicación de hasta 1 km, RS-232, distancia de comunicación de hasta 15 metros. Nota: Mientras esté en la función de comunicación, el convertidor de comunicación debe estar activo.

Descripción

Parámetros técnicos

Productos relacionados

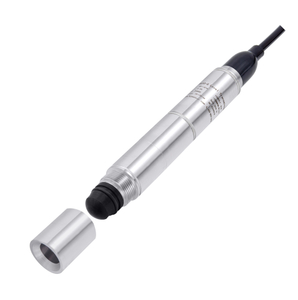

Transmisor de nivel de líquido sumergible de tipo aislado HPM410-G
