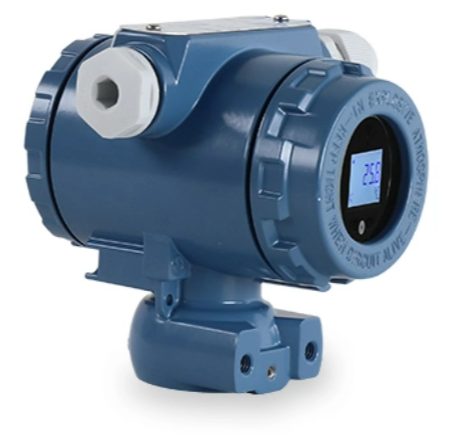

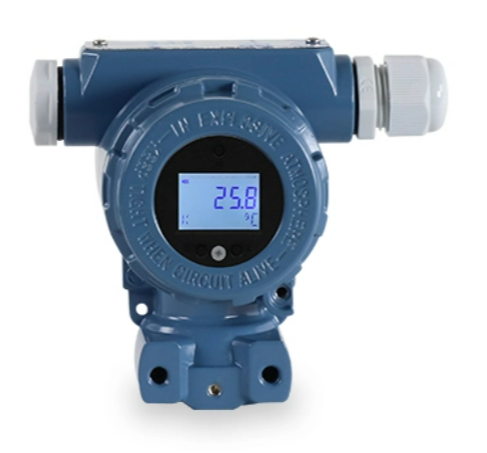

Cómo funciona un RTD

¿Alguna vez se preguntó cómo se mide la temperatura precisa? Los sensores RTD hacen posibles lecturas precisas. Son estables, confiables y ampliamente utilizados en todas las industrias. En este artículo, aprenderá cómo funcionan, incluida su construcción, cableado, aplicaciones, proceso de calibración y consejos de solución de problemas. Comprender los sensores RTD ayuda a los ingenieros y técnicos a garantizar un rendimiento óptimo en entornos industriales, de laboratorio y comerciales.

Fundamentos de los sensores RTD

¿Qué es un sensor RTD?

Un sensor RTD mide la temperatura al detectar cambios en la resistencia eléctrica de un elemento metálico. A medida que aumenta la temperatura, la resistencia aumenta previsiblemente. El platino es el material más utilizado porque proporciona una excelente linealidad, estabilidad a lo largo del tiempo y un amplio rango operativo. Los RTD de níquel y cobre también están disponibles, pero tienen rangos más estrechos y ligeramente menos estabilidad. El elemento metálico se encuentra en una sonda protectora, asegurando la durabilidad y la reducción de los efectos ambientales.

Por qué se prefieren los sensores RTD sobre otros sensores

Los RTD superan a los termopares en precisión y estabilidad, especialmente dentro de los rangos de temperatura moderados. Ofrecen medidas repetibles y una deriva mínima con el tiempo. Los termopares pueden responder más rápido pero son menos lineales y menos precisos. Los RTD también proporcionan una opción más amplia de configuraciones de cableado, lo que permite a los usuarios equilibrar el costo, la precisión y la complejidad de la instalación. Su comportamiento eléctrico predecible los hace adecuados para la automatización industrial y los experimentos de laboratorio.

Ventajas clave de los sensores RTD

Los RTD proporcionan mediciones repetibles y confiables durante largos períodos. Su larga vida útil reduce los costos de mantenimiento y reemplazo. Son particularmente valiosos en procesos que exigen un control de temperatura preciso, como reacciones químicas, monitoreo del motor y dispositivos médicos. Además, su alta linealidad simplifica el procesamiento de la señal y reduce la necesidad de una calibración compleja.

Proceso de medición básica

La medición de RTD implica pasar una corriente pequeña a través del sensor y medir la caída de voltaje a través de él. La resistencia resultante se convierte a temperatura utilizando curvas o ecuaciones de calibración. La medición precisa se basa en el cableado adecuado y la compensación para la resistencia al plomo. El diseño del sensor, incluido su material y construcción, afecta directamente el tiempo de respuesta y la sensibilidad.

Construcción y materiales del sensor RTD

Materiales centrales utilizados

El platino, el níquel y el cobre son metales comúnmente utilizados. Platinum ofrece la mejor linealidad y estabilidad. Nickel proporciona una alternativa rentable con precisión razonable. El cobre tiene una excelente linealidad en un rango limitado y bajo costo, pero se oxida a temperaturas más altas. La elección del material depende de las necesidades de aplicación, incluido el rango de temperatura, las limitaciones de costos y la precisión requerida.

RTDS de alambre de película delgada

Los RTD de película delgada consisten en una capa de platino depositada en un sustrato de cerámica. Son rentables, compactos y resistentes a la vibración, adecuados para uso industrial general. Los RTD de alambre usan alambre de platino enrollado alrededor de un núcleo, ofreciendo una mayor precisión y estabilidad, pero son más sensibles a la vibración y costosos. El método de construcción determina la durabilidad, la precisión y el tiempo de respuesta del sensor.

Tipo RTD	Construcción	Ventajas	Aplicaciones típicas
Filmino	Platino en cerámica	De bajo costo, resistente a la vibración	Electrónica de consumo, HVAC
Herida de alambre	Alambre de platino en espiral	Alta precisión, estable	Laboratorio, control industrial

Vivienda protectora y sondas

Las vainas protectores hechas de elementos RTD de metal, cerámica o escudo de vidrio por daños mecánicos y factores ambientales. La carcasa garantiza una transferencia térmica constante al tiempo que evita la entrada de humedad. Las RTD industriales a menudo usan vainas de acero inoxidable, mientras que las RTD de grado de laboratorio pueden usar cuarzo o cerámica para una precisión superior.

RTDS especializado (Lab-Grade vs Industrial)

Los termómetros de resistencia al platino ultra preceos (UPRTS) ofrecen una precisión excepcional, pero son frágiles y caros, adecuados para laboratorios de calibración. Los termómetros de resistencia al platino estándar (SPRT) proporcionan un equilibrio de precisión y durabilidad. Los PRT industriales priorizan la robustez, utilizando elementos de película delgada o de bobina en las carcasas protectoras. Seleccionar el tipo RTD derecho garantiza mediciones confiables en la aplicación prevista.

Principio de trabajo de los sensores RTD

Relación de resistencia a la temperatura

Los sensores RTD operan según el principio de que la resistencia aumenta predecible con la temperatura. Este comportamiento de coeficiente de temperatura positivo (PTC) permite una medición precisa. Comprender esta relación es crucial para interpretar las salidas de los sensores y lograr un control de temperatura confiable en los procesos industriales.

Proceso de medición eléctrica

Los RTD se pueden configurar en configuraciones de 2 hilos, 3 hilos o 4 hilos. La configuración de 2 hilos es simple pero menos precisa debido a la resistencia al plomo sin corregir. El RTD de 3 hilos compensa la resistencia al plomo, por lo que es común en entornos industriales. La configuración de 4 cables proporciona la máxima precisión al eliminar la influencia de la resistencia al plomo, ideal para entornos de laboratorio.

Relaciones de resistencia y calibración

Las relaciones de resistencia, como R0 y R100, definen la respuesta del sensor en un rango de temperatura. La calibración es esencial para garantizar la precisión de la medición. La calibración regular mantiene la consistencia, particularmente en aplicaciones industriales donde incluso pequeñas desviaciones pueden afectar la calidad del proceso. Comprender el proceso de calibración del sensor RTD ayuda a mantener la precisión sobre la vida útil del sensor.

Descripción general de la ecuación Callendar -Van Dusen

Esta ecuación convierte la resistencia RTD a la temperatura, acomodando el comportamiento no lineal a temperaturas extremas. Permite un cálculo preciso en diferentes rangos de temperatura, mejorando la confiabilidad del sensor. Las RTD industriales usan estas ecuaciones para mantener la precisión en sistemas complejos, asegurando lecturas consistentes en diferentes condiciones.

Cableado y configuración del sensor RTD

Sensores RTD de 2 hilos

Los RTD de 2 hilos son la configuración más simple y rentable, comúnmente utilizada en aplicaciones de corta distancia donde la resistencia al plomo tiene un efecto mínimo en las lecturas. Si bien son fáciles de instalar y requieren menos conexiones, su precisión de medición es menor en comparación con las configuraciones de 3 hilos o 4 hilos. Factores ambientales como la vibración, la interferencia electromagnética y las fluctuaciones de temperatura pueden introducir errores. El montaje adecuado, el blindaje y el enrutamiento cuidadoso de los cables son esenciales para reducir las desviaciones de medición y mantener un rendimiento constante.

Sensores RTD de 3 hilos

Los RTD de 3 hilos son la configuración industrial más utilizada porque compensan la resistencia al plomo mientras mantienen la complejidad de instalación moderada. Esta configuración garantiza mediciones de temperatura precisas en distancias más largas que los sensores de 2 hilos, lo que los hace adecuados para plantas de fabricación, procesamiento químico y aplicaciones de energía. Al usar un tercer plomo para la compensación de resistencia, los RTD de 3 hilos logran un equilibrio entre el costo y la precisión. La instalación adecuada, incluidas las conexiones de plomo correctas y el estrés mecánico minimizado, mejora la longevidad y la confiabilidad del sensor en entornos industriales.

Sensores RTD de 4 cables

Los RTD de 4 hilos proporcionan el nivel más alto de precisión de medición al eliminar por completo la influencia de la resistencia al plomo. Esta configuración es esencial para instrumentos de nivel de laboratorio o monitoreo industrial de alta precisión, donde incluso los errores menores son inaceptables. Aunque la instalación es más compleja y requiere una atención cuidadosa al cableado, los RTD de 4 hilos ofrecen datos de temperatura consistentes y confiables. Son especialmente valiosos en investigación, control de calidad y fabricación de precisión, asegurando lecturas precisas en condiciones ambientales variables sin requerir una recalibración frecuente.

Las mejores prácticas de instalación

La instalación adecuada es fundamental para garantizar el rendimiento de RTD y la longevidad. Evite la tensión mecánica en el sensor y los cables, y asegure todas las conexiones eléctricas con fuerza. Considere factores ambientales como la vibración, la humedad y la temperatura extremos para evitar daños o distorsión de la señal. Corrija el enrutamiento del cable, el blindaje y el posicionamiento de la sonda reducen el ruido eléctrico y el retraso térmico. Seguir estas mejores prácticas no solo preserva la precisión del sensor, sino que también minimiza las necesidades de mantenimiento y garantiza la seguridad en entornos industriales o de laboratorio.

Aplicaciones de sensores RTD

Aplicaciones industriales

Las RTD se utilizan ampliamente en instalaciones de fabricación, generación de energía y producción química donde el monitoreo preciso de la temperatura es crucial. Proporcionan comentarios en tiempo real a los sistemas de control, mejorando la eficiencia del proceso y la calidad del producto. Las aplicaciones incluyen monitoreo del horno, control de reacción química y regulación de la temperatura en líneas de producción crítica. Su confiabilidad bajo operación continua los hace ideales para entornos industriales donde el tiempo de inactividad o las inexactitudes podrían conducir a errores costosos o riesgos de seguridad.

Automotriz y aeroespacial

En motores automotrices, sistemas de combustible y componentes de control ambiental, los RTD ofrecen lecturas precisas de temperatura para garantizar un rendimiento y seguridad óptimas. Las aplicaciones aeroespaciales se basan en RTD para mediciones críticas en motores, aviónica y sistemas de control ambiental. Su estabilidad y respuesta predecible a los cambios de temperatura los hacen indispensables en entornos donde las condiciones extremas o las fluctuaciones rápidas podrían comprometer el rendimiento del sistema. El mantenimiento regular y la instalación adecuada son esenciales para mantener la precisión en estas aplicaciones de alto riesgo.

Uso médico y de laboratorio

Los RTD juegan un papel vital en laboratorios y entornos médicos donde se requiere termometría de precisión. Aseguran mediciones precisas para configuraciones experimentales, calibración de equipos médicos y sistemas de control ambiental. Los RTD de grado de laboratorio a menudo se usan en una investigación que exige un error mínimo y una alta repetibilidad. Asegurar la instalación adecuada, la calibración y la protección del medio ambiente es fundamental para mantener lecturas consistentes y respaldar el cumplimiento de estrictos estándares científicos y médicos.

Consumidor y electrónica

Los RTD se incorporan a la electrónica de consumo y los electrodomésticos que requieren un control de temperatura preciso, incluidos los sistemas HVAC, los hornos y los dispositivos de control climático. Las lecturas precisas del sensor optimizan la eficiencia energética, mejoran el rendimiento y mejoran la seguridad del usuario. Su operación confiable ayuda a evitar el sobrecalentamiento o el uso de energía ineficiente, extendiendo la vida útil de los dispositivos electrónicos. Seleccionar el tipo RTD correcto y la configuración de cableado aseguran un rendimiento constante en aplicaciones residenciales y comerciales.

Prueba y solución de problemas sensores RTD

Prueba de resistencia básica

Las pruebas de resistencia son fundamentales para verificar la funcionalidad RTD. Usando un multímetro, mida la resistencia del sensor a temperaturas de referencia conocidas. Por ejemplo, un PT100 Platinum RTD debe leer aproximadamente 100 Ω a 0 ° C y 138.5 Ω a 100 ° C. Las desviaciones de estos valores pueden indicar daño al sensor, problemas de cableado o deriva de calibración. Las pruebas regulares aseguran la integridad, mantienen la confiabilidad y apoyan las estrategias de mantenimiento preventivo en entornos industriales o de laboratorio.

Identificar fallas comunes

Los RTD pueden fallar debido al daño mecánico, la entrada de humedad, las temperaturas excesivas o la exposición a la vibración. Dichas fallas reducen la precisión de la medición y pueden causar interrupciones del proceso. Inspección visual regular, monitoreo de cambios de resistencia inesperados y controles ambientales ayudan a detectar y prevenir fallas. Los siguientes consejos de solución de problemas del sensor RTD pueden minimizar el tiempo de inactividad y extender la vida útil operativa del sensor, asegurando lecturas precisas de temperatura en todas las condiciones.

Controles de calibración

La calibración periódica es esencial para mantener la precisión de RTD con el tiempo. La comparación de las lecturas del sensor con los estándares de referencia ayuda a detectar la deriva y garantiza la consistencia de la medición. La calibración puede implicar ajustar los parámetros de software o reemplazar los componentes de envejecimiento. Los horarios de calibración bien mantenidos evitan errores acumulativos, asegurando que las RTD proporcionen datos confiables para aplicaciones críticas industriales, de laboratorio y médicos donde el control de la temperatura afecta la seguridad y la calidad.

Consejos prácticos de solución de problemas

La resolución de problemas implica verificar la continuidad del cableado, verificar las conexiones de plomo y evaluar las protecciones ambientales. Asegure la colocación adecuada del sensor y la protección de la interferencia electromagnética. El diagnóstico rápido puede evitar el tiempo de inactividad prolongado y mantener la integridad de los datos. La incorporación de los consejos prácticos de solución de problemas de sensores RTD en el mantenimiento de rutina garantiza una operación constante, extiende la vida útil del sensor y reduce la probabilidad de fallas inesperadas en las configuraciones industriales y de laboratorio.

Precisión y estándares del sensor RTD

Estándares IEC 60751 y ASTM E1137

Los sensores RTD se ajustan a estándares reconocidos internacionalmente como IEC 60751 y ASTM E1137. Estos definen tolerancias y clases de sensores, incluidas la clase AA, A, B y C, especificando desviaciones aceptables en rangos de temperatura definidos. El cumplimiento garantiza un rendimiento constante e interoperabilidad entre equipos e industrias. La selección de RTD de acuerdo con estos estándares garantiza la precisión necesaria para aplicaciones críticas en fabricación, laboratorios y sistemas de monitoreo de alta precisión.

Factores que afectan la precisión

La precisión está influenciada por la pureza del material, la configuración del cableado, el método de instalación y las condiciones ambientales. El montaje incorrecto, la vibración, las temperaturas extremas o la humedad pueden introducir errores. Elegir el material apropiado, como el platino para aplicaciones de alta precisión, y seguir las mejores prácticas en la instalación minimiza las desviaciones. Comprender estos factores es crucial para los ingenieros que buscan mediciones de temperatura consistentes y repetibles durante períodos prolongados.

Mejora de la precisión a través de la caracterización

La caracterización del laboratorio mejora aún más la precisión de RTD midiendo la resistencia a múltiples puntos de temperatura y ajustando los coeficientes de calibración. La programación de estos coeficientes en transmisores RTD alinea la salida del sensor con un comportamiento real, compensando las variaciones menores de material o construcción. Este método garantiza lecturas de temperatura de alta fidelidad, particularmente en investigaciones, procesos industriales de alta precisión y entornos que requieren un control térmico exacto.

Comparación de tolerancias RTD entre materiales

Los RTD de platino proporcionan la mayor precisión y estabilidad, seguidas de alternativas de níquel y cobre. La elección del material afecta la frecuencia de calibración, la vida útil operativa y la idoneidad para rangos de temperatura específicos. Seleccionar el material correcto garantiza que el sensor cumpla con los requisitos de precisión al tiempo que equilibra los costos y la durabilidad. Comprender estas compensaciones es clave para optimizar el rendimiento del sensor en aplicaciones industriales, de laboratorio o de consumo.

Conclusión

Los sensores RTD proporcionan una medición precisa de la temperatura a través de cambios de resistencia predecibles. Comprender su principio de trabajo, construcción, cableado, calibración y solución de problemas garantiza la estabilidad y la precisión. Nanjing Hangjia Electronic Technology Co.,Ltd. ofrece productos RTD de alta calidad que ofrecen un rendimiento confiable, ayudando a las industrias a mantener la eficiencia y la precisión.

Preguntas frecuentes

P: ¿Qué es un sensor RTD?

R: Un sensor RTD mide la temperatura al detectar cambios de resistencia en los metales, utilizando el principio de trabajo del sensor RTD para lecturas precisas.

P: ¿Cómo funcionan los sensores RTD?

R: Los sensores RTD funcionan pasando la corriente a través de un elemento metálico y midiendo los cambios de resistencia, convirtiéndolos en valores de temperatura precisos.

P: ¿Por qué es importante la calibración para los sensores RTD?

R: El proceso de calibración del sensor RTD garantiza la precisión con el tiempo, compensando el envejecimiento material y los efectos ambientales.

P: ¿Cuáles son los consejos comunes de solución de problemas del sensor RTD?

R: Verifique el cableado, mida la resistencia a temperaturas conocidas e inspeccione el daño mecánico o la entrada de humedad.

P: ¿Son los sensores RTD mejores que los termopares?

R: Sí, los sensores RTD ofrecen una mayor precisión, estabilidad y linealidad, aunque pueden costar más y responder más lentamente.

P: ¿Dónde se usan comúnmente los sensores RTD?

R: Se utilizan en procesos industriales, laboratorios, automotriz, aeroespacial y electrónica de consumo para un control de temperatura preciso.
