¿Cómo selecciono el transmisor de presión de montaje de lavado correcto?

Vistas:182     Autor:Editor del sitio     Hora de publicación: 2025-05-20      Origen:Sitio

Preguntar

Los transmisores de presión de montaje en descarga son componentes cruciales en la automatización industrial moderna, especialmente en aplicaciones higiénicas y sanitarias, como el procesamiento de alimentos, los productos farmacéuticos y la biotecnología. Elegir el modelo correcto implica una comprensión profunda de las demandas mecánicas, eléctricas y ambientales de la aplicación. Esta guía proporciona una desglose integral de cómo seleccionar el transmisor de presión de montaje de lavado correcto , mientras explora tecnologías relacionadas como el transmisor de presión de presión plana de presión plana de , 1-20 mA de montaje plano y transmisor de presión tri-enclechado.


Comprender qué es un transmisor de presión de montaje en descarga

Un transmisor de presión de montaje en descarga es un tipo de sensor de presión diseñado con un diafragma que está nivelado o casi nivelado con la conexión del proceso. A diferencia de los sensores tradicionales, que tienen superficies de detección empotrada, los diseños montados en altura evitan la acumulación de residuos, lo que los hace ideales para medios viscosos o cargados de partículas.

Estos transmisores son especialmente populares en los procesos higiénicos donde es esencial la limpieza fácil. Esto incluye industrias de alimentos, bebidas, lácteos y farmacéuticos. El diseño suave y limpio reduce el riesgo de contaminación y cumple con los procedimientos CIP (limpieza en el lugar) y SIP (esterilizados en el lugar).


Criterios de selección de llave para un transmisor de presión de montaje en descarga

1. Compatibilidad de medios

Siempre comience su selección comprendiendo el medio que se mide. Si su fluido de proceso es corrosivo, abrasivo o propenso a la cristalización, su transmisor debe construirse a partir de materiales químicamente resistentes, como acero inoxidable o hastelloy. Para aplicaciones sanitarias, el acero inoxidable 316L electropuloso es la opción preferida.

Además, un transmisor de presión de campo sanitario de película plana es ideal para medios pegajosos o viscosos, como pastas, cremas o lloses alimenticios, porque el diafragma de descarga previene la acumulación de material.

2. Tipo de conexión de proceso

Para las aplicaciones sanitarias, los transmisores de presión tri-clam se usan comúnmente. La conexión Tri-Clamp está diseñada para una instalación y eliminación rápidas, reduciendo el tiempo de inactividad y soportando rigurosos protocolos de limpieza.

Al seleccionar una unidad Tri-Clamp, asegúrese de que el tamaño coincida con su sistema de tuberías (por ejemplo, 1.5 ', 2 ' o 3 ') y que el material de la junta sea compatible con la temperatura de su proceso y la exposición química.


Requisitos de salida eléctrica

Elegir entre 4-20 mA y 0-10V salidas

Las señales de salida más comunes para los transmisores de presión industrial son 4-20 mA y 0-10V . Elegir entre ellos depende de su sistema de control y entorno de cableado:

Limitaciones de ventajas de tipo de salida
Actual de 4-20 mA Inmune al ruido eléctrico; Cabas de cable más largas Requiere potencia de bucle
Voltaje de 0-10V Fácil de leer; Estándar con algunos PLCS Susceptible a gotas de voltaje y ruido

Un transmisor de presión de montaje de lavado de 4-20 mA generalmente se prefiere para entornos duros o de larga distancia debido a su inmunidad a la interferencia eléctrica.

Para la precisión digital, un sensor de presión de diafragma de descarga digital de 4-20 mMA 0-10V puede ofrecer señales de salida analógica y digital, proporcionando flexibilidad tanto para los sistemas de control heredados como modernos.

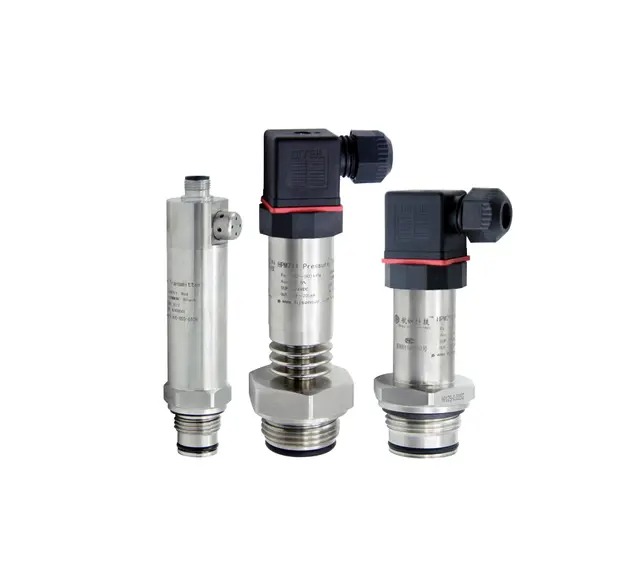

Transmisor de presión de montaje al ras

Rango de presión y requisitos de precisión

Definición del rango de presión de funcionamiento

Seleccione un transmisor de presión con un rango ligeramente más alto que su presión de funcionamiento máxima. Si su proceso generalmente funciona a 6 bar pero podría aumentar a 10 bar, elija un transmisor clasificado para 12 bar para evitar la fatiga y la falla del sensor.

La precisión también es crítica, especialmente en los sistemas de lotes o dosis. Un transmisor de presión higiénica por diafragma de descarga generalmente ofrece niveles de precisión de ± 0.1% a ± 0.5% de la producción a gran escala, que es suficiente para la mayoría de las aplicaciones sanitarias.

Considere el tiempo de respuesta también. Los tiempos de respuesta más rápidos son críticos para procesos dinámicos, como líneas de llenado o ciclos de esterilización.


Consideraciones ambientales

Calificación IP, rango de temperatura y requisitos de limpieza

Los transmisores de montaje de descarga utilizados en alimentos o entornos farmacéuticos deben soportar lavados agresivos. Busque una carcasa nominal IP67 o IP69K para garantizar el agua y la resistencia química.

Verifique que el sensor pueda tolerar el proceso y las temperaturas ambientales, especialmente durante la limpieza CIP/SIP donde las temperaturas pueden exceder los 120 ° C.

Los materiales y certificaciones también son esenciales. En entornos sanitarios, los sensores deben cumplir con la FDA , de estándares sanitarios 3-A , o requisitos de EHEDG , lo que garantiza que no hay riesgos de contaminación.


Consideraciones y preguntas frecuentes adicionales

Preguntas frecuentes sobre transmisores de presión de montaje en descarga

P1: ¿Cuál es la principal ventaja de un diafragma de descarga sobre un sensor de presión tradicional?
R: Los diafragmas de descarga evitan la acumulación de material y son más fáciles de limpiar, lo que los hace ideales para aplicaciones sanitarias y viscosas.

P2: ¿Puedo usar un transmisor de montaje de descarga en un entorno no sanitario?
R: Sí, si bien están diseñados para aplicaciones sensibles a la higiene, sus características fáciles de limpieza también son beneficiosos en entornos industriales generales con medios adhesivos o partículas.

P3: ¿Es mejor ir con una salida de señal digital o analógica?
R: Las salidas digitales ofrecen una mejor precisión y diagnósticos. Sin embargo, las señales analógicas como 4-20MA son más compatibles con los sistemas heredados y tienen una confiabilidad comprobada.

P4: ¿Son las conexiones TRI-CLAMP a prueba de fugas?
R: Cuando se instala correctamente con juntas y torque apropiados, las conexiones tri-cadena son altamente confiables y resistentes a las fugas, incluso bajo presión.

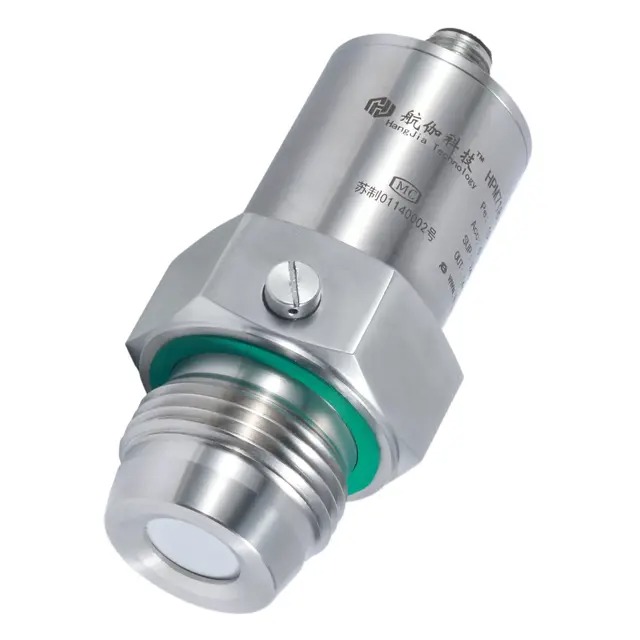

Transmisor de presión de montaje al ras

Conclusión

Elegir el transmisor de presión de montaje de al ras del derecho requiere equilibrar múltiples factores: tipo de medio, estándares sanitarios, compatibilidad de señal, conexiones mecánicas y condiciones ambientales. En la mayoría de las aplicaciones sanitarias e industriales, los transmisores como el transmisor de presión de campo sanitario de película plana y el transmisor de presión higiénica del diafragma de descarga proporcionan un rendimiento confiable, duradero y preciso.

Invertir en un bien combinado transmisor de presión de montaje de descarga de 4-20 mA o un sensor de presión de diafragma digital de descarga digital de 4-20MA 0-10V asegura que su operación permanezca compatible, eficiente y libre de dolores de cabeza de mantenimiento. Tomarse el tiempo para evaluar sus requisitos específicos garantiza el éxito y la confiabilidad a largo plazo.
