¿Cómo elegir el medidor de flujo adecuado para su proceso industrial?

¿Alguna vez instaló un medidor de flujo y descubrió que las lecturas nunca parecían correctas? ¿O tal vez está analizando aplicaciones de agua, gas, petróleo y vapor al mismo tiempo y no tiene idea de por dónde empezar?

Elegir el caudalímetro adecuado no es tan complicado como parece. Repasémoslo juntos, paso a paso, basándonos en las condiciones del mundo real.

1. Primero, ¿qué estás midiendo exactamente?

Ésta es la pregunta más básica y en la que se cometen más errores. Diferentes medios exigen diferentes principios de medición.

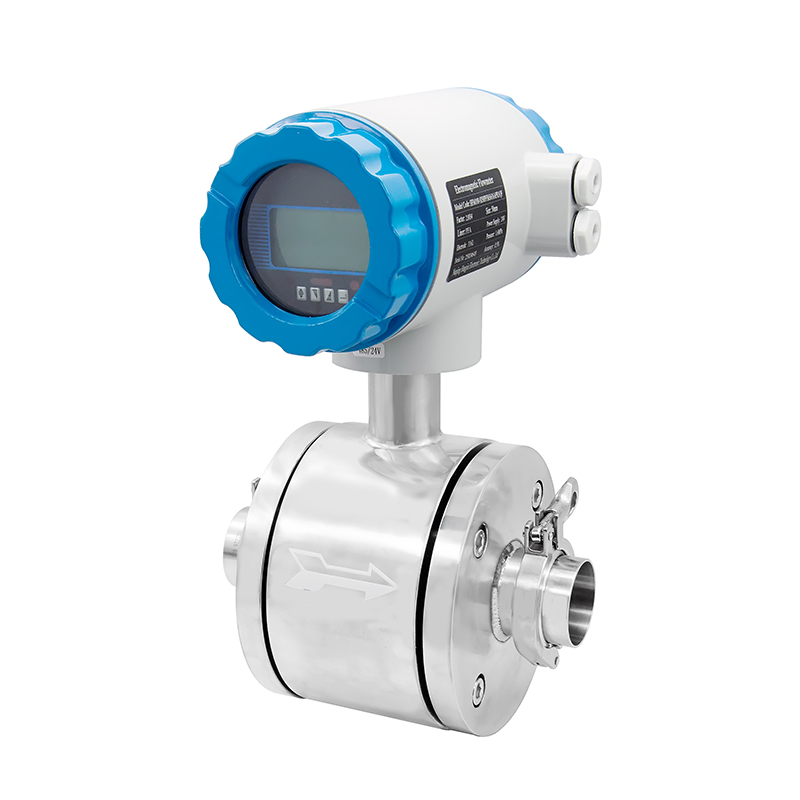

• Líquidos conductivos (agua del grifo, aguas residuales, ácidos, lodos) → El caudalímetro electromagnético (HFM100) es la opción más obvia. Sin piezas móviles, sin caída de presión y maneja medios sucios con facilidad.

• Líquidos limpios y de baja viscosidad (diesel, gasolina, aceites ligeros, solventes) → Los medidores de turbina o engranajes le brindan una respuesta rápida y buena precisión.

• Líquidos de alta viscosidad (aceite lubricante, jarabe, asfalto) → Vaya directamente al medidor de engranajes (HFM650). Se mantiene preciso incluso cuando el líquido es espeso.

• Gas o vapor → No intente utilizar un medidor de agua aquí. Los medidores de vórtice o de área variable (rotámetro) son los estándar.

• Líquidos corrosivos o ultrapuros → Medidor electromagnético con revestimiento de PTFE y electrodos de tantalio, o medidor ultrasónico sin contacto.

2. ¿Cuál es su rango de flujo y tamaño de tubería?

Cada metro tiene un "punto óptimo". Ejecútelo demasiado bajo y la precisión se verá afectada; Si lo pones demasiado alto, acortarás su vida.

• Flujos muy bajos (mL/min a unos pocos L/min) → Medidor de engranajes (HFM650) o un rotámetro pequeño.

• Flujos moderados a altos (m³/h) → Electromagnético, turbina o vórtice: depende del tamaño de la tubería. Ofrecemos tamaños desde DN6 hasta DN3000.

• Tuberías grandes (más de DN300) → La inserción de medidores electromagnéticos o de vórtice ahorra costos sin sacrificar la confiabilidad.

Una regla práctica: mantenga su flujo operativo normal entre el 30% y el 80% del rango máximo del medidor. Eso le brinda el mejor equilibrio entre precisión y longevidad.

3. ¿Qué tan preciso debes ser realmente?

Para ser honesto, no todos los trabajos necesitan precisión de laboratorio.

• Transferencia de custodia o dosificación de precisión → Medidor de engranajes o turbina de alta calidad (±0,5% de la lectura).

• Control general del proceso → Electromagnético o vórtice es más que suficiente (±0,5 % a ±1 % de la velocidad).

• Monitoreo de energía (vapor, aire comprimido) → El medidor Vortex (±1 % de la tasa) es el favorito de la industria.

• Solo una indicación local, no se necesita señal → Rotámetro de área variable (HFM400): puntero simple, no requiere energía.

Una cosa a tener en cuenta: compruebe si la precisión se proporciona como "% de la lectura" (precisión real) o "% de la escala completa" (lo que puede ser engañoso en flujos bajos).

4. No ignore la caída de presión y el costo de energía

Algunos medidores de flujo crean resistencia. Esa resistencia le cuesta energía (potencia de la bomba o del compresor) que se acumula con el tiempo.

• Caída de presión cero → Electromagnético, ultrasónico (nada se pega al flujo).

• Caída de presión muy baja → Vórtice, turbina (obstrucción muy pequeña).

• Caída de presión moderada → Medidor de engranajes, pero para fluidos de alta viscosidad, esto rara vez es una preocupación.

• Mayor caída de presión → Rotámetros, placas de orificios pequeños.

Si está midiendo con una bomba grande o un sistema de gravedad, elegir un medidor de caída cero puede ahorrar suficiente electricidad en un año para amortizarse.

5. Instalación y mantenimiento: facilidad en el mundo real

Lo que realmente les importa a los ingenieros de planta: fácil de instalar, no se rompe con frecuencia y fácil de mantener.

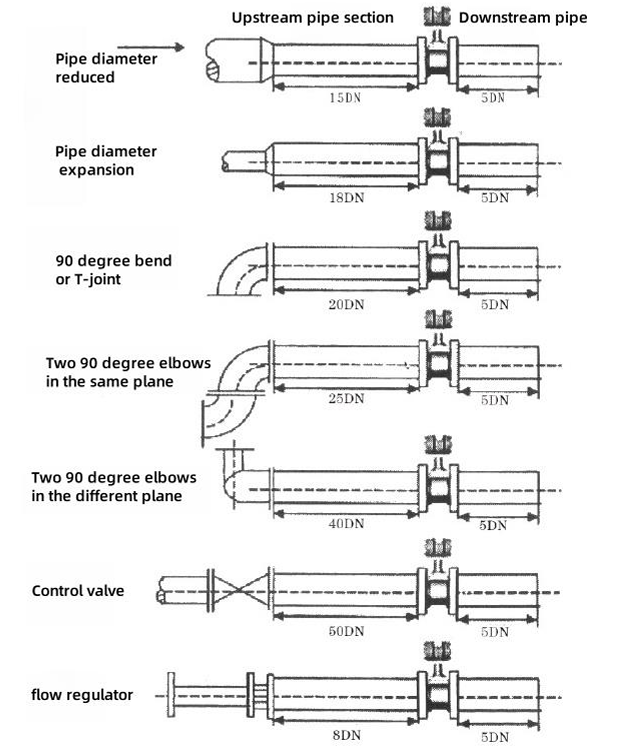

• ¿Se requiere tubería recta?
  La turbina y el vórtice normalmente necesitan 5‑10D aguas arriba y 3‑5D aguas abajo.
  Los electromagnéticos y los vórtices son más tolerantes (2‑5D), ideales para adaptaciones.

• ¿Partes móviles?
  La turbina y el engranaje tienen rotores o engranajes: necesitan medios limpios.
  Los electromagnéticos y los vórtices no tienen piezas móviles y prácticamente no requieren mantenimiento.

• ¿Lectura local o señal remota?
  Los rotámetros y medidores de turbinas se pueden leer in situ.
  La mayoría de los demás ofrecen 4‑20 mA, pulso o RS485 para la sala de control.

De un vistazo: qué medidor para qué trabajo

¿Aún no estás seguro? ayudemos

Elegir un medidor de flujo no tiene por qué ser doloroso. Simplemente díganos su fluido, tamaño de tubería, caudal y qué tipo de salida necesita; le recomendaremos el modelo correcto. Nuestro equipo de ingeniería está disponible para una consulta gratuita.
