Transductores de temperatura RTD vs. Termopares: elección del sensor adecuado para su proceso

La medición de la temperatura es una piedra angular de las operaciones industriales. Desde el control de las reacciones químicas hasta garantizar la seguridad alimentaria, el monitoreo preciso de la temperatura garantiza que los procesos funcionen sin problemas, los productos cumplan con los estándares de calidad y los riesgos de seguridad se minimizan. Entre las tecnologías de detección de temperatura más comunes, los transductores de temperatura RTD (detector de temperatura de resistencia) y los termopares se destacan por su amplio uso en todas las industrias. Si bien ambos tienen el mismo propósito central, la temperatura de medición, difieren significativamente en términos de diseño, operación, características de rendimiento y aplicaciones ideales. Comprender estas diferencias puede marcar la diferencia en la selección del sensor correcto para su proceso.

Comprender los transductores de temperatura RTD

Un transductor de temperatura RTD mide la temperatura en función del principio de que la resistencia eléctrica de ciertos metales cambia previsiblemente con la temperatura. En la mayoría de los RTD industriales, el elemento de detección está hecho de platino puro, que ofrece estabilidad, repetibilidad y precisión. Las RTD de platino, como el tipo PT100 conocido, proporcionan resistencia de 100 ohmios a 0 ° C, con un cambio de resistencia estandarizado por grado de temperatura.

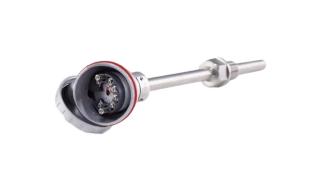

El elemento RTD a menudo está encerrado en vainas protectoras hechas de acero inoxidable u otros materiales resistentes a la corrosión. Estos elementos están conectados a un transductor, que convierte la señal de resistencia en una salida eléctrica utilizable, a menudo una señal analógica de 4–20 mA para sistemas de control industrial. Esto permite una integración perfecta en bucles de control de procesos.

La fuerza clave de RTDS radica en su precisión y estabilidad con el tiempo. Con una deriva mínima, pueden proporcionar mediciones confiables durante años, haciéndolas muy adecuadas para aplicaciones donde la precisión consistente es crucial.

Entendiendo termopares

Los termopares funcionan con un principio diferente, utilizando el efecto Seebeck. Este fenómeno ocurre cuando dos metales diferentes se unen en un extremo y se expusen a una diferencia de temperatura entre el extremo unido (unión de medición) y los otros extremos (uniones de referencia). El voltaje resultante generado es proporcional a la diferencia de temperatura.

Los termopares vienen en muchos tipos, como Tipo K, J, T y E, cada uno con rangos y características de temperatura específicos. Son conocidos por sus amplios rangos de temperatura de funcionamiento, con algunos capaces de medir temperaturas extremadamente altas más allá de lo que los RTD pueden manejar. También son resistentes y responden rápidamente, lo que los hace ideales para entornos dinámicos o duros.

A diferencia de las RTD, los termopares requieren una compensación de unión de referencia y pueden necesitar una calibración más frecuente debido a la deriva con el tiempo, particularmente en aplicaciones de alta temperatura.

Comparación de precisión

Una de las diferencias más importantes entre los transductores de temperatura RTD y los termopares es la precisión. Los RTD generalmente ofrecen una mayor precisión, a menudo dentro de ± 0.1 ° C a ± 0.5 ° C dependiendo del diseño y la calidad. Este nivel de precisión es por qué las RTD son comunes en laboratorios, fabricación farmacéutica y otras industrias de alta especificación.

Los termopares, aunque menos precisos, aún proporcionan una precisión suficiente para muchas necesidades industriales. Su precisión típica está dentro de ± 1 ° C a ± 2 ° C, pero esto puede variar según el tipo, la instalación y la frecuencia de calibración. Para los procesos donde las pequeñas desviaciones son aceptables, los termopares siguen siendo una opción práctica.

Tiempo de respuesta y condiciones dinámicas

Los termopares generalmente tienen tiempos de respuesta más rápidos que las RTD porque su unión de detección es pequeña y puede expuesta directamente al medio. Esto les permite capturar cambios rápidos de temperatura en procesos como monitoreo de combustión o medición de escape de la turbina.

Los RTD, con su construcción más robusta, tienden a tener tiempos de respuesta ligeramente más lentos. Si bien aún pueden reaccionar lo suficientemente rápido para la mayoría de las aplicaciones, es posible que no sean la primera opción en situaciones en las que la medición instantánea es crítica.

Rango de durabilidad y temperatura

Cuando se trata de temperaturas extremas, los termopares tienen una clara ventaja. Ciertos tipos pueden medir temperaturas superiores a 1700 ° C, haciéndolos adecuados para forja de metal, operaciones de horno y procesamiento químico de alta temperatura. Los RTD generalmente operan hasta aproximadamente 600 ° C a 850 ° C, dependiendo de los materiales utilizados.

En términos de durabilidad, los termopares generalmente son más tolerantes a la vibración y al choque mecánico, mientras que los RTD son más sensibles y pueden dañarse por el manejo aproximado. Sin embargo, los RTD se destacan en la estabilidad a largo plazo y la resistencia a la deriva, especialmente a temperaturas más bajas.

Estabilidad y confiabilidad a largo plazo

A largo plazo, los RTD mantienen su calibración mejor que los termopares. La deriva en RTD es mínima cuando se opera dentro de sus límites de temperatura, lo que significa que requieren una recalibración menos frecuente. Esto los hace rentables para las aplicaciones donde el acceso de mantenimiento es difícil.

Los termopares, por otro lado, pueden degradarse con el tiempo debido a la oxidación, la contaminación o los cambios en las uniones metálicas. En entornos de alta temperatura, la deriva puede ocurrir rápidamente, lo que requiere una recalibración o reemplazo periódico.

Consideraciones de costos

El costo a menudo influye en la elección del sensor. Los termopares son generalmente menos costosos de comprar, especialmente en formas básicas. Son una buena opción para proyectos sensibles al presupuesto, aplicaciones a corto plazo o escenarios en los que los sensores pueden necesitar un reemplazo frecuente debido a condiciones duras.

Los RTD, con su fabricación de precisión y materiales como el platino, tienden a costar más por adelantado. Sin embargo, su larga vida útil y sus requisitos de calibración reducidos pueden conducir a menores costos de propiedad total con el tiempo.

Escenarios de aplicación

En el monitoreo de la temperatura del tanque de agua, los RTD a menudo se ven favorecidos por su estabilidad y precisión, asegurando lecturas consistentes para el control de procesos o el monitoreo de seguridad. En las centrales eléctricas, la elección depende de la ubicación específica: RTD para monitoreo preciso en salas de control y termopares para la medición de calor extremo en las turbinas.

La medición de la temperatura del horno es un área donde los termopares se destacan debido a su capacidad para resistir el calor intenso y los rápidos cambios de temperatura. El monitoreo de la temperatura de vapor puede usar ambas tecnologías, con RTD que proporcionan lecturas confiables para el seguimiento de la eficiencia del sistema y los termopares que manejan condiciones de vapor más variables o extremas.

En las columnas de destilación, donde los gradientes de temperatura precisos son vitales para separar los componentes de manera efectiva, los RTD son a menudo la opción preferida debido a su precisión. Se pueden usar termopares en roles de apoyo donde se necesitan rangos de temperatura más amplios o respuestas más rápidas.

Integración con sistemas de control

Los transductores de temperatura RTD modernos a menudo generan señales estandarizadas como 4–20 mA o protocolos digitales como HART, lo que hace que sean fáciles de integrar en PLC, sistemas SCADA y sistemas de control distribuido. Los termopares requieren acondicionamiento de señal y compensación de unión fría, que puede ser manejada por transmisores o módulos especializados.

Al evaluar la integración, es importante considerar la compatibilidad del sensor con la infraestructura existente, así como la necesidad de transmisores, complejidad del cableado y estabilidad de la señal en las ejecuciones largas de cable.

Elegir el sensor adecuado para su proceso

La selección entre un transductor de temperatura RTD y un termopar se reduce a la precisión de equilibrio, el rango de temperatura, el tiempo de respuesta, la durabilidad y el costo. Si su proceso exige alta precisión, estabilidad a largo plazo y opera dentro de los rangos de temperatura moderados, un RTD es a menudo la mejor opción. Si su proceso implica temperaturas muy altas, requiere resistencia o necesita una respuesta rápida, un termopar puede ser más adecuado.

También vale la pena considerar el costo total del ciclo de vida, incluido el precio de compra, los intervalos de calibración, el mantenimiento y la vida útil esperada. En muchas instalaciones, se utiliza una combinación de ambos tipos de sensores para satisfacer las diversas necesidades de diferentes áreas de proceso.

Conclusión

Los transductores de temperatura de RTD y los termopares tienen resistencias únicas que los hacen adecuados para roles específicos en la medición de la temperatura industrial. Los RTD ofrecen precisión y estabilidad superiores, lo que los hace ideales para aplicaciones críticas de precisión. Los termopares proporcionan versatilidad, durabilidad y la capacidad de medir temperaturas extremas, haciéndolos indispensables en entornos más duros. Al comprender las capacidades y limitaciones de cada tecnología, los ingenieros y gerentes de procesos pueden tomar decisiones informadas que optimizan el rendimiento, la confiabilidad y la rentabilidad en sus operaciones. La elección correcta no solo garantiza datos de temperatura precisos, sino que también admite procesos más suaves, una mejor calidad del producto y una mayor seguridad operativa.
